Conception 3D et rendus
Projet Huzjan
Conception 3D d'un domaine
Conception 3D d'un domaine privé mêlant habitation, piscine et zone équestre, avec des contraintes d'usage bien réelles à intégrer.
Projet mené lors de mon stage chez Natura Création, pour un particulier. Deux contraintes structurent le plan : le passage d'engins agricoles pour l'entretien de la zone équestre, et le besoin de stationner plusieurs voitures.
Le projet comprenait la réfection du revêtement, la création d'une allée en béton désactivé le long des accès aux portes, la végétalisation des abords, ainsi que la création de la piscine. Le sol sous le porche a été repris en béton pour faciliter le passage des chevaux.

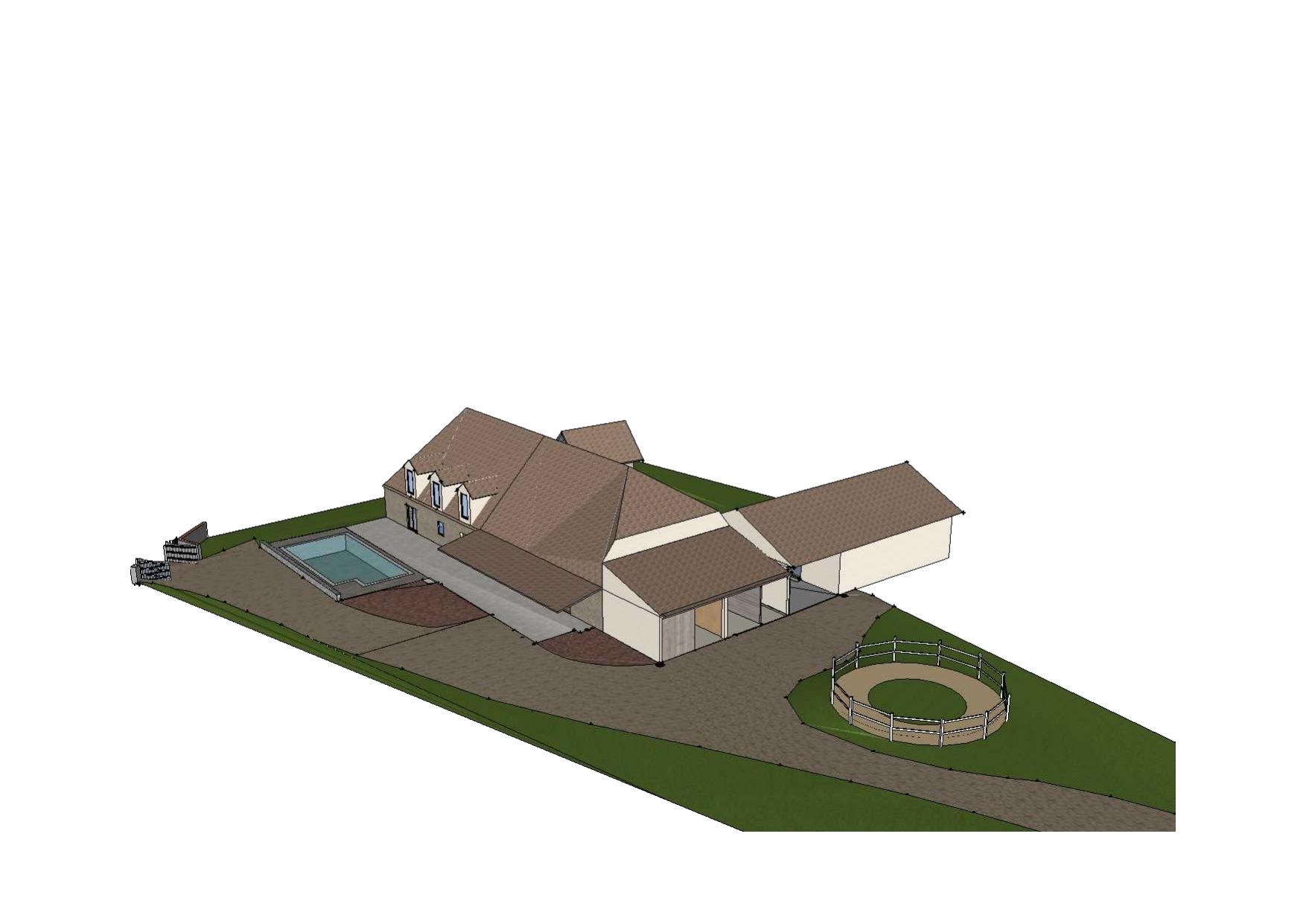

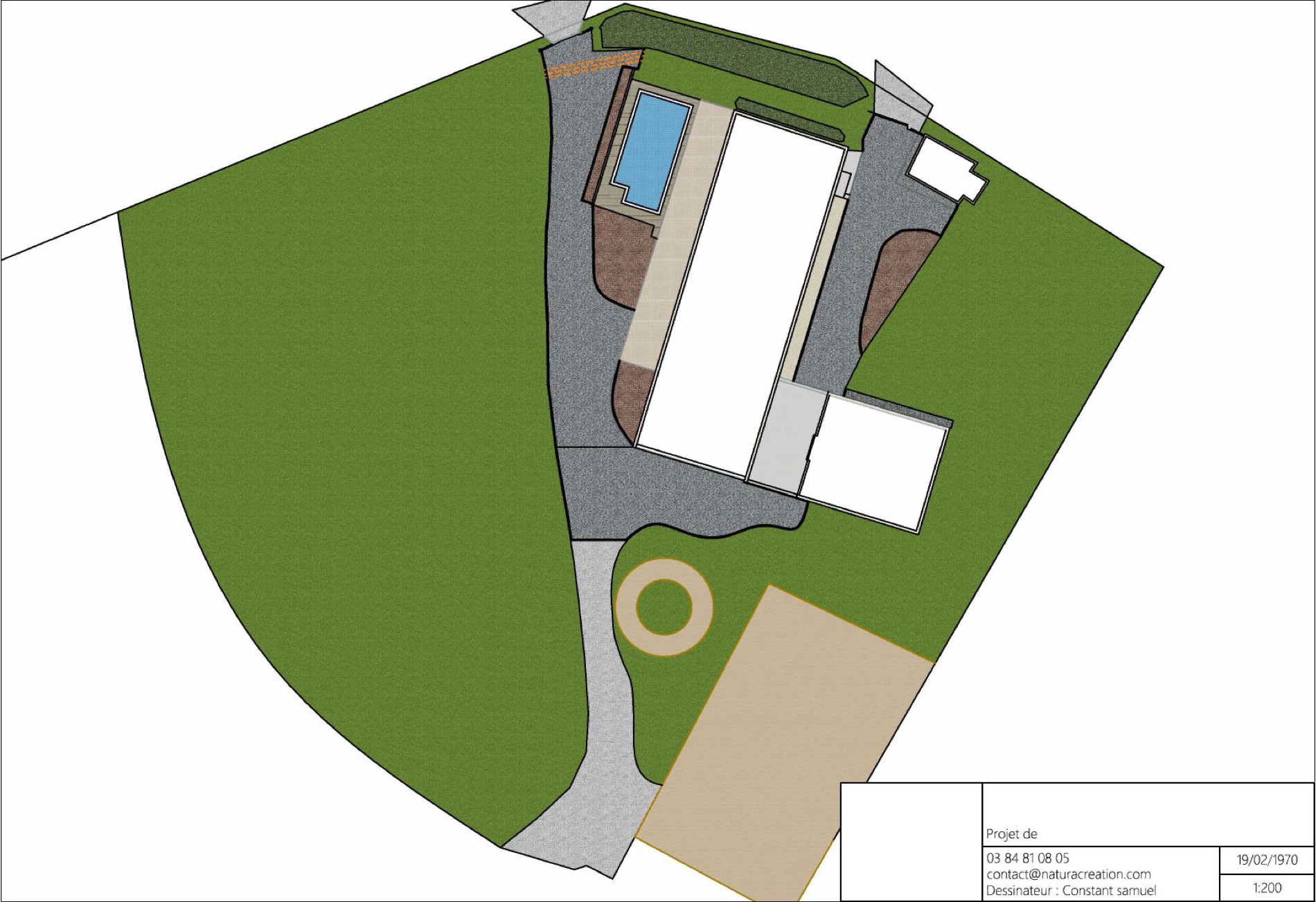

Le travail part d'un plan 2D dessiné sur JardiCAD, à partir des relevés topographiques à la station totale Leica, qui a servi à calculer les métrés pour le chiffrage. Ce plan a ensuite nourri la maquette 3D sur SketchUp, puis les rendus photoréalistes sur Lumion, du plan masse aux vues perspectives présentées au client.
Ce que contient le projet
- Contraintes : passage d'engins agricoles pour l'entretien de la zone équestre et stationnement de plusieurs voitures
- Réfection du revêtement et allée en béton désactivé le long des accès aux portes
- Sol du porche repris en béton pour faciliter l'accès des chevaux
- Création de la piscine et végétalisation des abords
- Du plan 2D JardiCAD (relevés à la station totale Leica) aux rendus Lumion, en passant par la maquette SketchUp
Planches et rendus
